龙门光机DHXK精科大恒生产各种型号

龙门光机DHXK精科大恒生产各种型号--点击浏览大图

所属目录:龙门光机

搜索关键字:龙门光机DHXK精科大恒生产各种型号

信息简介:龙门光机DHXK精科大恒生产各种型号

龙门光机DHXK精科大恒生产各种型号详细信息:
“龙门光机DHXK精科大恒生产各种型号”参数说明
是否有现货: 认证: 000
品牌: 精科大恒 T型槽数目: 7
适用行业: 通用 作用对象: 通用
类型: 龙门铣床 结构: 龙门式
控制方式: 数控 精密度: 精密
自动化程度: 自动 售后服务: 12个月
主电机功率: 000 重量: 000
主轴转速范围: 000 工作台尺寸: 3000*1500
主轴锥孔锥度: 000 型号: DHXK1803
规格: 3200*1800*800 商标: 精科大恒
包装: 简单包装 产量: 100
“龙门光机DHXK精科大恒生产各种型号”详细介绍

龙门光机DHXK精科大恒生产各种型号

光机是指:客户要求添加的附件部分,无任何电机,电器,及电箱,按国际,国内相关标准装配,检验,油漆完工。

?

单位:mm

DHXK1803

工作台尺寸

3000*1500

左右行程(X)

1800

前后行程(Y)

3200

上下行程(Z)

800

龙门跨度

1800

主轴端面至工作台距离

150--950

工作台T型槽(数目-尺寸*间距)

7—22*160

丝杆

日本THK

X.Y.Z轴滚珠丝杆规格

63、50、50

X轴线规规格

55*2

Y轴线规规格

55*2

Z轴规格

硬轨

工作台承重

15吨

主轴

台湾健春

DHXK1803光机铸件主要配置表

名称

数量

床身

1

立柱

1

工作台

1

横梁

1

主轴箱

1

铣头滑枕

1

滑台

1

轴承座

3

电机座

3

丝杆螺母座

3

压板

7

塞铁

4

丝杆

日本THK

线规

滚柱

主轴

BT50-190

?

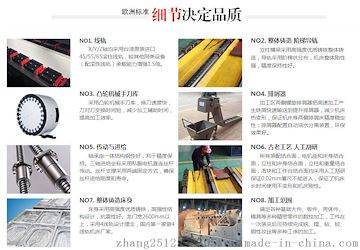

一.机床主要结构特点:

X轴:工作台沿固定床身导轨纵向往复运动。

X轴传动:采用交流伺服电机传动滚珠丝杠传动,带动工作台运动,实现X轴直线运动。

导轨形式:台湾上银2条55滚柱直线导轨。

Y轴:铣头溜板沿横梁导轨往复运动。

Y轴传动:采用交流伺服电机传动滚珠丝杠传动。?

导轨形式:台湾上银2条55滚柱直线导轨。

3. Z轴:铣头滑枕沿溜板导轨垂直往复进给运动。

Z轴传动:采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动,并加双杠配重?

导轨形式:贴塑滑动复合导轨。

?

4. ?大件:

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火,以消除内应力;粗加工后进行充分的时效处理,以消除加工残余应力;精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削,使机床具有良好的刚性和精度保持性。

?
